Producent silników LRA (siłowników liniowych rezonansowych)
Firma Leader MicroWibrator LRA wytwarza wibracjeIsprzężenie zwrotne dotykowew kierunku Z i X. Uznaje się, że przewyższa czujniki ERM pod względem czasu reakcji i żywotności, co czyni go korzystnym dla technologii wibracji w telefonach komórkowych i urządzeniach przenośnych.
Silnik wibracyjny LRA zapewnia wibracje o stabilnej częstotliwości, zużywając mniej energii i poprawiając jakość wrażeń dotykowych. Wibracje pionowe generowane są poprzez siłę elektromagnetyczną i tryb rezonansu, wyzwalane przez wibracje generowane falą sinusoidalną.
Jako profesjonalistamikroliniowy producent i dostawca silników w ChinachMożemy sprostać potrzebom klientów, oferując wysokiej jakości silniki liniowe na zamówienie. Zainteresowanych prosimy o kontakt z Leader Micro.
Co produkujemy
LRA (Siłownik liniowy rezonansowy) silnik jest silnikiem wibracyjnym napędzanym prądem przemiennym o średnicy głównie8 mm, który jest powszechnie stosowany w aplikacjach sprzężenia zwrotnego dotykowego. W porównaniu z tradycyjnymi silnikami wibracyjnymi, silniki wibracyjne LRA są bardziej energooszczędne. Oferują bardziej precyzyjną reakcję i szybki czas startu/zatrzymania.
Nasz liniowy siłownik rezonansowy (LRA) w kształcie monety został zaprojektowany tak, aby oscylował wzdłuż osi Z, prostopadle do powierzchni silnika. Ta specyficzna wibracja w osi Z jest bardzo skuteczna w przenoszeniu drgań w urządzeniach noszonych. W zastosowaniach o wysokiej niezawodności (Hi-Rel) silnik LRA może być realną alternatywą dla bezszczotkowych silników wibracyjnych, ponieważ jedynym elementem wewnętrznym podatnym na zużycie i awarię jest sprężyna.
Nasza firma zobowiązała się do dostarczania wysokiej jakości liniowych siłowników rezonansowych o dostosowywanych parametrach, aby sprostać zróżnicowanym potrzebom naszych klientów. Interesują Cię lekkie i wydajne rozwiązania? Odkryj, jak naszesilniki bezrdzeniowezapewniają wyjątkową szybkość i precyzję!
Silniki wibracyjne LRA osi Z: kompaktowe, wszechstronne rozwiązania dotykowe
NaszSilniki wibracyjne osi Z(firmy LEADER) zapewniają precyzyjne, responsywne sprzężenie zwrotne w ultrakompaktowych obudowach — idealnych do urządzeń, w których przestrzeń jest ograniczona.
Dostępne w wielu konfiguracjach (np.6 mm × 2,5 mm), te silniki wibracyjne obsługują elastyczną integrację (zFPCB lub połączenia przewodowe) aby dopasować je do różnorodnych projektów produktów (inteligentne urządzenia noszone, małe urządzenia, przenośna elektronika).
Każdy model łączy w sobie miniaturyzację z niezawodną pracą wibracji, dzięki czemu jest idealnym wyborem dla kompaktowych urządzeń o wysokich wymaganiach.
Silniki wibracyjne osi X: smukłe, wydajne rozwiązania haptyczne
Silniki wibracyjne osi X firmy LEADER zapewniająukierunkowane, spójne sprzężenie zwrotne dotykowe w niewielkim, prostokątnym formacie — idealne dla urządzeń wymagających płaskiej, oszczędzającej miejsce integracji komponentów.
Dostępne w8×9 mm (LD0809AA)IRozmiary 8×15 mm (LD0815AA)Silniki wibracyjne LRA generują niezawodne wibracje w kierunku X, dzięki czemu idealnie nadają się do smukłych produktów, takich jaksmartfony, tablety i cienkie, inteligentne akcesoria.
Ich kompaktowa, opływowa konstrukcja zapewnia łatwość montażu bez ograniczania reakcji na dotyk.
| Modele | Rozmiar (mm) | Napięcie znamionowe (V) | Prąd znamionowy (mA) | Częstotliwość | Woltaż | Przyśpieszenie |

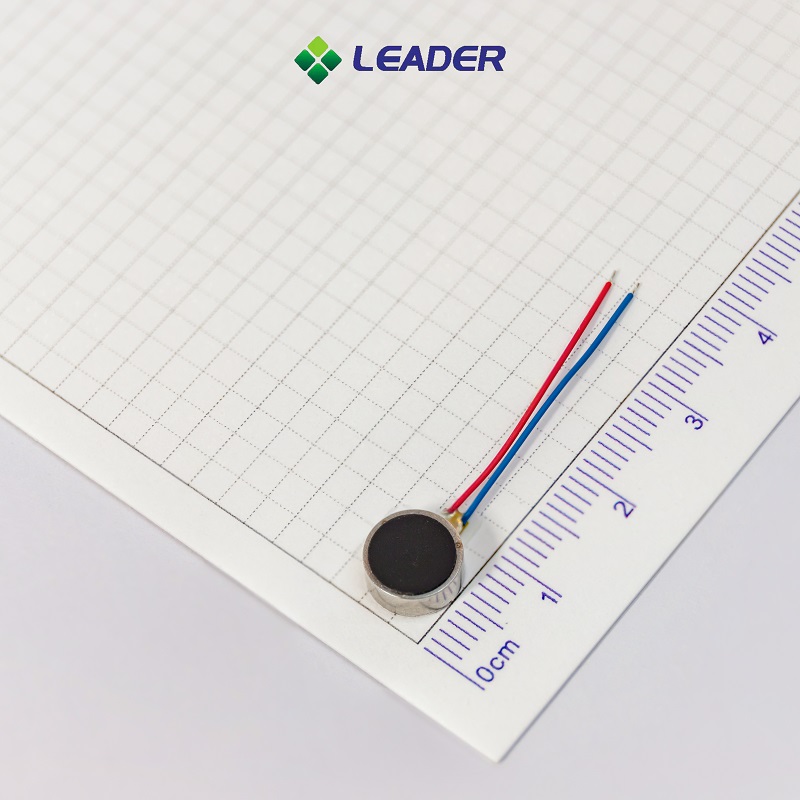

| LD0825 | φ8*2,5 mm | 1,8 Vrms prądu przemiennegoFala sinusoidalna | Maks. 85 mA | 235±5Hz | 0,1~1,9 Vrms AC | 0,6 g min. |
| LD0832 | φ8*3,2 mm | 1,8 Vrms prądu przemiennegoFala sinusoidalna | Maks. 80 mA | 235±5Hz | 0,1~1,9 Vrms AC | 1,2 g min. |
| LD4512 | 4,0 szer. x 12 dł. 3,5Hmm | 1,8 Vrms prądu przemiennegoFala sinusoidalna | Maks. 100 mA | 235±10Hz | 0,1~1,85 Vrms AC | 0,30 g min. |

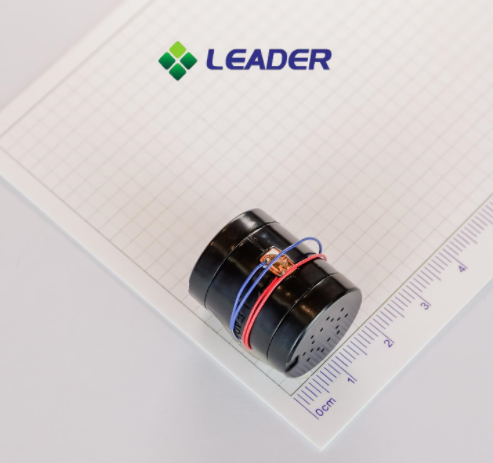

| LD2024 | Średnica 20mm x 24T | Fala sinusoidalna prądu przemiennego 1,2 Vms | Maksymalnie 200 mA | 65±10Hz | 0,1~1,2 Vrms prądu przemiennego | 2,5±0,5G |
Nadal nie możesz znaleźć tego, czego szukasz? Skontaktuj się z naszymi konsultantami, aby poznać więcej dostępnych produktów.
Aplikacja
Siłowniki liniowe rezonansowe mają kilka niezwykłych zalet: wyjątkowo długą żywotność, regulowaną siłę wibracji, szybką reakcję i niski poziom hałasu. Są szeroko stosowane w produktach elektronicznych wymagających sprzężenia zwrotnego dotykowego, takich jak smartfony, urządzenia noszone, zestawy VR i konsole do gier, co poprawia wrażenia użytkownika.
Smartfony
Liniowy silnik wibracyjny jest powszechnie stosowany w smartfonach do sprzężenia zwrotnego, np. do generowania reakcji dotykowych na pisanie i naciskanie przycisków. Użytkownicy mogą wyczuć precyzyjne sprzężenie zwrotne opuszkami palców, co poprawia ogólną dokładność pisania i zmniejsza liczbę błędów. Dodatkowo, silnik haptyczny LRA może generować wibracje informujące o powiadomieniach, połączeniach i alarmach. Może to poprawić ogólne zaangażowanie użytkownika.
Urządzenia do noszenia
Silniki liniowe wibracyjne są również stosowane w urządzeniach noszonych, takich jak smartwatche, trackery fitness i inne urządzenia przenośne. Siłowniki liniowe rezonansowe mogą generować powiadomienia wibracyjne o połączeniach przychodzących, wiadomościach, e-mailach lub alarmach, pozwalając użytkownikom pozostać w kontakcie ze światem bez przerywania codziennych czynności. Dodatkowo, mikrosilniki liniowe mogą zapewniać dotykowe sprzężenie zwrotne do monitorowania aktywności fizycznej, np. liczenia kroków, spalonych kalorii i tętna.
Zestawy słuchawkowe VR
Niestandardowe silniki liniowe można również znaleźć w zestawach VR, takich jak Oculus Rift czy HTC Vive, aby zapewnić immersję sensoryczną. Niestandardowy silnik liniowy może generować szereg wibracji, które symulują różne doznania w grze, takie jak strzelanie, uderzenia czy eksplozje. Silniki LRa dodają kolejny poziom realizmu do wrażeń z wirtualnej rzeczywistości.
Konsole do gier
Niestandardowe silniki liniowe są również wykorzystywane w kontrolerach do gier w celu zapewnienia sprzężenia zwrotnego dotykowego. Silniki te mogą zapewniać wibracje w przypadku ważnych zdarzeń w grze, takich jak trafienia, zderzenia lub inne akcje. Mogą one zapewnić graczom bardziej wciągające wrażenia z gry. Wibracje te mogą również dawać graczom fizyczne sygnały, na przykład informując ich o gotowości broni do strzału lub przeładowania.
Podsumowując, silniki wibracyjne z siłownikami liniowymi są powszechnie stosowane w wielu zastosowaniach, od smartfonów po konsole do gier, i mogą znacząco poprawić komfort użytkowania w różnych aplikacjach.
Jak silniki LRA generują wibracje
Nasze smukłe i kompaktowe silniki LRA powstały dzięki opatentowanej konstrukcji i technologiom objętym patentem — innowacjom, które pozwalają na wytwarzanie silnych wibracji przy zachowaniu ultraminiaturowej formy.

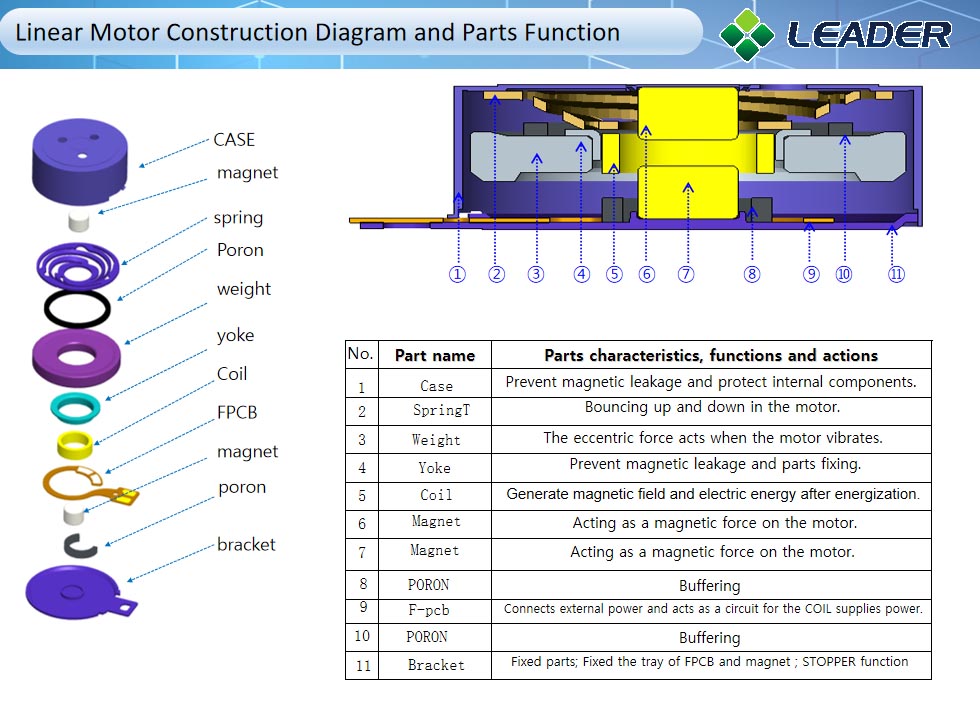

Jak silniki LRA generują wibracje
Wewnątrz LRA cewka drgająca pozostaje nieruchoma, jednocześnie oddziałując z ruchomą masą magnetyczną. Po aktywacji cewka wprawia tę masę w oscylacje w górę i w dół, działając na wewnętrzne sprężyny. Ten powtarzający się ruch przemieszcza całą jednostkę LRA, generując wibracje odczuwane przez użytkowników.
Mechanizm ten ma podobieństwa do technologii głośników: podobnie jak głośniki (które zamieniają sygnały prądu przemiennego na ruch powietrza w celu wytworzenia dźwięku), silniki LRA przekształcają częstotliwość i amplitudę prądu przemiennego (AC) na fizyczny ruch wibracyjny za pośrednictwem szybko oscylującej masy magnetycznej. Jednak w przeciwieństwie do głośników (które działają w szerokim zakresie częstotliwości), silniki LRA są precyzyjnie dostrojone do określonych pasm częstotliwości – co czyni je idealnymi do zastosowań z ukierunkowanym sprzężeniem zwrotnym dotykowym.

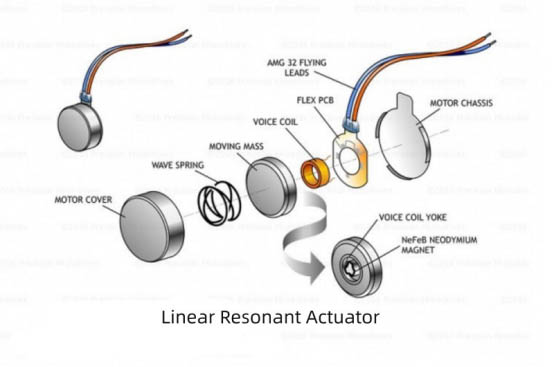

Elementy siłownika liniowego rezonansowego
Silniki wibracyjne liniowe: szybsza reakcja, precyzyjne sterowanie i inteligentne hamowanie
Silniki wibracyjne liniowe (LRA) wyróżniają się niezwykle szybkim rozruchem — zwykle trwającym od 5 do 10 milisekund — co stanowi wyraźny kontrast w porównaniu z wolniejszą reakcją silników z mimośrodową masą wirującą (ERM).
Ta szybka aktywacja wynika z natychmiastowego ruchu rdzenia magnetycznego: gdy tylko prąd popłynie przez cewkę drgającą urządzenia, element magnetyczny reaguje natychmiast.
Dla porównania, silniki ERM potrzebują czasu na osiągnięcie prędkości roboczej, zanim zaczną generować precyzyjne wibracje; nawet przy przesterowaniu w celu szybszego przyspieszenia, silniki ERM często potrzebują 20–50 milisekund, aby osiągnąć pożądaną intensywność wibracji.
Charakterystyka i funkcje silnika LRA
Charakterystyka:
- Praca przy niskim napięciu:Silnik LRA pracuje przy niskim napięciu 1,8 V, dzięki czemu idealnie nadaje się do małych urządzeń elektronicznych wymagających minimalnego zużycia energii.
- Kompaktowy rozmiar:Kompaktowy rozmiar silnika LRA pozwala na jego zastosowanie w urządzeniach o ograniczonej przestrzeni.
- Szybki czas startu/zatrzymania: Silnik LRA charakteryzuje się szybkim czasem uruchamiania/zatrzymywania, co pozwala na zapewnienie użytkownikowi bardziej precyzyjnej informacji zwrotnej dotykowej.
- Praca w trybie cichym:Silniki te pracują cicho, co jest ważne w przypadku urządzeń wymagających minimalnego poziomu hałasu.
- Możliwość dostosowania ustawień częstotliwości i amplitudy:Ustawienia częstotliwości i amplitudy silnika LRA można dostosować do konkretnych wymagań urządzenia.
Funkcje:
- Silnik LRA zapewnia precyzyjne i efektywne sprzężenie zwrotne, co poprawia komfort korzystania z urządzenia.
-Dotykowe wrażenia zapewniane przez silnik LRA zwiększają komfort użytkowania urządzenia, czyniąc je przyjemniejszym.
- Silniki LRA zużywają mało energii, dzięki czemu idealnie nadają się do urządzeń energooszczędnych.
- Silniki LRA zapewniają bardziej kontrolowaną i równomierną reakcję na drgania niż tradycyjne silniki wibracyjne.
- Ustawienia częstotliwości i amplitudy silnika LRA można dostosować do różnych specyfikacji urządzeń.
Główne obszary zainteresowania projektantów samorządów lokalnych obejmują:
Inżynieria sprężyn i analiza naprężeń (w celu zrównoważenia elastyczności i trwałości)
Optymalizacja pola elektromagnetycznego (w celu efektywnego generowania siły)
Kontrola siły wibracji (zapewniająca stałą wydajność i długą żywotność)
W przypadku LRA należy zwrócić uwagę na ich naturalny czas zatrzymania: ze względu na energię kinetyczną zgromadzoną w wewnętrznych sprężynach podczas pracy, może to zająć do300 milisekundsamoistnie się wyciszyć. Można to jednak rozwiązać za pomocą hamowania aktywnego: poprzez przesunięcie fazy sygnału prądu przemiennego dostarczanego do siłownika180 stopnigenerowana jest siła przeciwdziałająca drganiom sprężyny, która zatrzymuje drgania w przybliżeniu10 milisekunddo precyzyjnej kontroli na żądanie.
Siłownik liniowy rezonansowy: efektywne drgania poprzez rezonans
W przeciwieństwie do tradycyjnych konstrukcji, które bezpośrednio przenoszą siłę cewki drgającej na powierzchnię, nasz liniowy siłownik rezonansowy (LRA) zmniejsza zużycie energii poprzez wykorzystanie częstotliwości rezonansowej swojego wewnętrznego układu sprężyn. Gdy cewka drgająca wprawia masę magnetyczną w drgania z naturalną częstotliwością rezonansową sprężyny, urządzenie znacznie efektywniej wzmacnia amplitudę drgań – zapewniając silniejsze sprzężenie zwrotne dotykowe przy mniejszym zużyciu energii.
Zasilany prądem przemiennym, ten LRA pozwala na niezależną regulację częstotliwości i amplitudy wibracji, aby precyzyjnie dostroić wrażenia dotykowe. Ta elastyczność wyróżnia go na tle silników ERM, w których częstotliwość i amplituda są ze sobą nierozerwalnie powiązane (zmiana jednego z nich automatycznie zmienia drugi).
Realne zastosowanie oszczędzania energii: inteligentne urządzenia noszone
W przypadku inteligentnych zegarków zasilanych bateryjnie (które opierają się na kompaktowych, energooszczędnych podzespołach) rezonansowa konstrukcja naszego LRA zmniejsza pobór mocy związany z wibracjami,30%+ w porównaniu z tradycyjnymi ERM-ami. Na przykład: tracker fitness wykorzystujący ten LRA może utrzymywać wyraźny sygnał „powiadomienia”, jednocześnie wydłużając dzienny czas pracy baterii dzięki1,5 godziny—istotne wzmocnienie dla urządzeń, w których liczy się każdy mAh.
W sterownikach z ekranem dotykowym (stosowanych w panelach przemysłowych) niezależna kontrola częstotliwości/amplitudy LRA pozwala również ograniczyć niepotrzebne straty energii: sterownik dostarcza precyzyjne informacje zwrotne w postaci „kliknięcia” lub „tekstury dotykowej” tylko po wyzwoleniu, zamiast pracować na stałym (i często przeciążonym) wyjściu, jak sterowniki ERM.
Główne zalety silników wibracyjnych LRA
Ultraszybkie buty reagujące wzaledwie 5–10 ms (znacznie szybciej niż silniki ERM)), umożliwiając natychmiastową, precyzyjną informację zwrotną dotykową w przypadku interakcji zależnych od czasu (np. dotknięcia ekranu dotykowego, alerty powiadomień).
Efektywność energetyczna Wykorzystuje rezonans sprężyny do wzmocnienia amplitudy drgań przy minimalnym poborze mocy — zmniejsza zużycie energii o30%+ w porównaniu. tradycyjne silniki, wydłużające czas pracy baterii w urządzeniach przenośnych (urządzeniach noszonych, smartfonach).
Niezależna kontrola parametrów umożliwia osobną regulację częstotliwości i amplitudy drgań,wspieranie dostosowywanych wrażeń dotykowych (np. wyraźne sprzężenie zwrotne typu „klik” i „brzęczenie”), z którym silniki ERM nie potrafią się równać.
Kompaktowa i płaska konstrukcja Smukła, oszczędzająca miejsce forma (np. małe średnice/grubości) idealnie pasują do produktów miniaturowych (smartwatche, słuchawki douszne) bez utraty wydajności.
Precyzyjne aktywne hamowanie Może zatrzymać wibracje w ~10 ms(przez180°przesunięcie fazowe sygnału prądu przemiennego), eliminując pozostający rezonans i zapewniając precyzyjne, na żądanie odcięcie sprzężenia zwrotnego.
Powiązane patenty dotyczące siłowników rezonansu liniowego
Nasza firma uzyskała szereg certyfikatów patentowych związanych z technologią silników LRA (Linear Resonant Actuator), co podkreśla nasze wiodące w branży innowacje i wysiłki badawcze. Patenty te obejmują różne aspekty technologii siłowników wibracyjnych, w tym jej konstrukcję, proces produkcji i zastosowanie. Nasze opatentowane technologie pozwalają nam dostarczać wysokiej jakości, energooszczędne i konfigurowalne silniki LRA, które spełniają unikalne potrzeby naszych klientów.
Jeden z patentów dotyczy konstrukcji liniowego silnika wibracyjnego o dużej amplitudzie. Podkładka tłumiąca jest zamontowana po drugiej stronie mocowania zespołu stojana i zespołu wirnika. Podkładka tłumiąca zapobiega silnemu zderzeniu z obudową, gdy zespół wirnika wibruje wewnątrz obudowy, co wydłuża żywotność liniowego silnika wibracyjnego. Pętla magnetyczna umieszczona na zewnątrz cewki zwiększa amplitudę liniowego silnika wibracyjnego. Może ona również optymalizować wrażenia dotykowe podczas korzystania z urządzeń elektronicznych wyposażonych w liniowe silniki wibracyjne.
Nasza opatentowana technologia silników LRA wyróżnia nas na tle innych firm z branży, pozwalając nam oferować naszym klientom wysokiej jakości, innowacyjne i energooszczędne produkty. Nadal jesteśmy zaangażowani w napędzanie innowacji technologicznych i dostarczanie najnowocześniejszych rozwiązań, które poprawiają komfort użytkowania urządzeń elektronicznych.
Zamów silniki Micro LRA w hurtowych ilościach – krok po kroku
Często zadawane pytania dotyczące liniowego silnika dotykowego
W przeciwieństwie dosilniki wibracyjne, które zazwyczaj wykorzystują komutację elektromechaniczną,Silniki wibracyjne LRA (siłownik liniowy rezonansowy)Wykorzystują cewkę drgającą do napędzania masy, działającą bezszczotkowo. Taka konstrukcja minimalizuje ryzyko awarii, ponieważ jedyną ruchomą częścią podlegającą zużyciu jest sprężyna. Sprężyny te poddawane są kompleksowej analizie elementów skończonych (MES) i pracują w zakresie nie podlegającym zmęczeniu. Przyczyny awarii są związane głównie ze starzeniem się elementów wewnętrznych z powodu zmniejszonego zużycia mechanicznego.
(Analiza elementów skończonych (ang. MES) polega na stosowaniu obliczeń, modeli i symulacji w celu przewidywania i zrozumienia, jak obiekt może się zachowywać w różnych warunkach fizycznych.)
W rezultacie silniki wibracyjne LRA charakteryzują się znacznie dłuższym średnim czasem do awarii (MTTF) niż konwencjonalne silniki wibracyjne z wirującą masą mimośrodową (ERM).
Silniki LRA mają na ogół dłuższą żywotność niż inne silniki.Żywotność przy założeniu 2 sekund włączenia/1 sekundy wyłączenia wynosi milion cykli.
Siłownik liniowy jest kompatybilny z szeroką gamą urządzeń elektronicznych, takich jak urządzenia noszone, urządzenia medyczne i kontrolery do gier.
Tak, do obsługi liniowych silników wibracyjnych wymagany jest sterownik silnika. Sterownik silnika może również pomóc w kontrolowaniu intensywności wibracji i chronić silnik przed przeciążeniem.
Historia liniowych siłowników rezonansowych (LRA) wywodzi się z zastosowania mimośrodowych silników wibracyjnych z wirującą masą (ERM) w osobistych urządzeniach elektronicznych. Motorola po raz pierwszy wprowadziła silniki wibracyjne w 1984 roku w swoich pagerach BPR-2000 i OPTRX. Silniki te zapewniają cichy sposób powiadamiania użytkownika za pomocą wibracji. Z czasem zapotrzebowanie na bardziej niezawodne i kompaktowe rozwiązania wibracyjne doprowadziło do rozwoju liniowych siłowników rezonansowych. Znane również jako siłowniki liniowe, siłowniki LRA są bardziej niezawodne i często mniejsze niż tradycyjne silniki ERM. Szybko zyskały popularność w zastosowaniach z haptycznym sprzężeniem zwrotnym i podstawowymi alertami wibracyjnymi. Obecnie siłowniki LRA są szeroko stosowane w różnych urządzeniach elektronicznych, takich jak telefony komórkowe, smartfony, urządzenia noszone i inne małe urządzenia wymagające funkcji wibracji. Ich kompaktowe rozmiary i niezawodność sprawiają, że idealnie nadają się do zapewniania dotykowego sprzężenia zwrotnego, poprawiającego komfort użytkowania. Ogólnie rzecz biorąc, ewolucja od silników ERM do LRA w osobistych urządzeniach elektronicznych zrewolucjonizowała sposób, w jaki urządzenia przekazują użytkownikom sprzężenie zwrotne, zapewniając bardziej wyrafinowane i wydajne wrażenia wibracyjne.
W przeciwieństwie do tradycyjnych szczotkowych silników wibracyjnych prądu stałego, liniowe siłowniki rezonansowe (LRA) wymagają do prawidłowego działania sygnału prądu przemiennego o częstotliwości rezonansowej. Nie można ich sterować bezpośrednio ze źródła napięcia stałego. Przewody LRA zazwyczaj występują w różnych kolorach (czerwonym lub niebieskim), ale nie mają polaryzacji, ponieważ sygnał sterujący jest prądem przemiennym, a nie stałym.
W przeciwieństwie do silników wibracyjnych z mimośrodową masą szczotkową (ERM), regulacja amplitudy napięcia napędowego w silniku LRA wpływa jedynie na przyłożoną siłę (mierzoną w przeciążeniach), a nie na częstotliwość drgań. Ze względu na wąskie pasmo przenoszenia i wysoki współczynnik jakości, zastosowanie częstotliwości powyżej lub poniżej częstotliwości rezonansowej silnika LRA spowoduje zmniejszenie amplitudy drgań lub całkowity brak drgań, jeśli odbiegają one znacznie od częstotliwości rezonansowej. Co istotne, oferujemy szerokopasmowe silniki LRA oraz silniki LRA pracujące z wieloma częstotliwościami rezonansowymi.
Jeśli masz jakieś szczególne wymagania lub dodatkowe pytania, daj nam znać, a my chętnie Ci pomożemy.
RA (Linear Resonant Actuator) to siłownik generujący wibracje. Jest powszechnie stosowany w urządzeniach takich jak smartfony i kontrolery do gier, aby zapewnić dotykowe sprzężenie zwrotne. LRA działa na zasadzie rezonansu.
Składa się z cewek i magnesów. Gdy prąd przemienny przepływa przez cewkę, wytwarza pole magnetyczne, które oddziałuje z magnesem. Ta interakcja powoduje, że magnes porusza się szybko tam i z powrotem.
Urządzenie LRA zostało zaprojektowane w taki sposób, aby podczas ruchu osiągało swoją naturalną częstotliwość rezonansową. Rezonans ten wzmacnia drgania, ułatwiając użytkownikom ich wykrycie i odczuwanie. Kontrolując częstotliwość i natężenie prądu przemiennego przepływającego przez cewkę, urządzenie może generować drgania o różnym natężeniu i wzorze.
Pozwala to na uzyskanie różnorodnych efektów sprzężenia zwrotnego dotykowego, takich jak wibracje powiadomień, sprzężenie zwrotne dotykowe czy immersyjne wrażenia z gry. Ogólnie rzecz biorąc, LRA wykorzystują siły elektromagnetyczne i zasady rezonansu do generowania wibracji, które zapewniają kontrolowany i odczuwalny ruch.
Należy podać podstawowe dane techniczne silnika, takie jak: wymiary, zastosowania, napięcie i prędkość. Jeśli to możliwe, prosimy o przesłanie nam rysunków prototypów aplikacji.
Nasze miniaturowe silniki prądu stałego znajdują zastosowanie w różnych branżach, takich jak sprzęt AGD, sprzęt biurowy, opieka zdrowotna, wysokiej klasy zabawki, systemy bankowe, systemy automatyki, urządzenia przenośne, urządzenia płatnicze i zamki elektryczne do drzwi. Silniki te zostały zaprojektowane z myślą o zapewnieniu niezawodnej i wydajnej pracy w tych różnorodnych zastosowaniach.
ŚrednicaMikrosilnik prądu stałego 6 mm~12 mm, Silnik elektrycznySilnik szczotkowy prądu stałego,Silnik prądu stałego bezszczotkowy, Mikrosilnik,silnik liniowySilnik LRA,Silnik wibracyjny bezrdzeniowy cylindrowy, silnik smt itp.
Dowiedz się więcej o liniowych silnikach wibracyjnych LRA
1. Historia LRA (liniowego siłownika rezonansowego)
Zastosowanie silników wibracyjnych ERM w osobistych urządzeniach elektronicznych zostało po raz pierwszy wprowadzone przez Motorolę w 1984 roku. Pagery BPR-2000 i OPTRX były jednymi z pierwszych urządzeń wyposażonych w tę funkcję, zapewniając ciche powiadomienia o połączeniach i kompaktowe sprzężenie zwrotne wibracyjne dla użytkownika. Obecnie siłowniki liniowe (LRA) oferują wysoką niezawodność przy niewielkich rozmiarach. Są one powszechnie stosowane w aplikacjach z haptycznym sprzężeniem zwrotnym i podstawowych funkcjach alarmu wibracyjnego. Liniowe silniki wibracyjne są szeroko stosowane w telefonach komórkowych, smartfonach, urządzeniach przenośnych i innych małych urządzeniach wymagających funkcji wibracyjnych.
2. Układ scalony sterownika
Mikrosilniki liniowe Leader LD0832 i LD0825 należy stosować z układem scalonym sterownika, takim jak TI DRV2604L lub DRV2605L. Firma TI (Texas Instruments) sprzedaje płytkę ewaluacyjną z tym układem. Sprawdź link: https://www.ti.com/lsds/ti/motor-drivers/motor-haptic-driver-products.page
Jeśli szukasz tańszego układu scalonego, możemy polecić Ci chińskich dostawców, którzy oferują podobne parametry w niższej cenie.
3. LRA jako element obwodu
Gdy silniki LRA są zintegrowane w obwodzie, często są uproszczone do rozmiarów wykraczających poza ich odpowiednik, szczególnie gdy są sterowane przez dedykowany układ sterownika LRA, taki jak DRV2603. Podłączając silnik LRA do odpowiednich pinów samodzielnego układu scalonego, projektanci i inżynierowie mogą zaoszczędzić czas i skupić się na innych aspektach systemu.
Pomimo wytwarzania zwrotnego pola elektromagnetycznego (SEM) przez układy LRA, wiele sterowników LRA wykorzystuje ten efekt jako mechanizm detekcji. Niektóre układy scalone sterowników mierzą zwrotne pole elektromagnetyczne (SEM). Wykorzystują te informacje do regulacji częstotliwości sygnału sterującego w celu znalezienia rezonansu. Umożliwia to produktowi pracę w ściśle określonych granicach i poziomach, niezależnie od warunków i wieku.
Należy zauważyć, że silniki LRA są praktycznie bezszczotkowe. Nie są narażone na emisję elektromagnetyczną związaną z łukiem elektrycznym komutatora w silnikach prądu stałego ERM. Ta cecha, podobnie jak w przypadku bezszczotkowych silników ERM, sprawia, że silniki LRA nadają się do urządzeń z certyfikatem ATEX.
4. Napędzanie liniowych siłowników rezonansowych / wibratorów liniowych
Wibratory liniowe LRA wymagają do działania sygnału prądu przemiennego, podobnie jak głośniki. Najlepiej jest użyć sygnału sinusoidalnego o częstotliwości rezonansowej, jak pokazano na poniższym rysunku.
Oczywiście amplitudę przebiegu sygnału napędowego można modulować w celu uzyskania bardziej zaawansowanych efektów sprzężenia zwrotnego.
5. Wydłużona żywotność wibratorów liniowych
Silniki wibracyjne LRA różnią się od większości silników wibracyjnych tym, że wykorzystują cewkę drgającą do napędzania masy, co sprawia, że są praktycznie bezszczotkowe.
Taka konstrukcja minimalizuje ryzyko uszkodzenia sprężyny, modelowanej za pomocą analizy elementów skończonych (MES) i działającej w strefie bez zmęczenia. Ponieważ zużycie mechaniczne jest minimalne, a główny rodzaj awarii ogranicza się do starzenia się elementów wewnętrznych, średni czas do wystąpienia awarii (MTTF) jest znacznie dłuższy w porównaniu z konwencjonalnymi silnikami wibracyjnymi z mimośrodową masą wirującą (ERM).
