KİÇİK DC MÜHƏRRİKİ
Portescap-ın fırçalanmış DC mühərriki portativ və kiçik cihazlar üçün idealdır. Fırçalanmış DC mühərrik texnologiyası aşağı sürtünmə, aşağı başlanğıc gərginlikləri, dəmir itkilərinin olmaması, yüksək səmərəlilik, yaxşı istilik yayılması və xətti fırlanma momenti funksiyası kimi fərqli üstünlükləri təklif edir. Bu ultra kompakt kiçik DC mühərrikləri daha aşağı joul istiləşməsi ilə əla sürət-fırlanma momenti performansı təmin etmək üçün hazırlanmışdır. Biz həmçinin müxtəlif dişli başlıqlar və kodlayıcılar təklif edirik. Portescap kiçik DC mühərrikləri fasiləsiz olaraq 0,36 mNm-dən 160 mNm-ə qədər və aralıqlı işləmədə 2,5 mNm-dən 1487 mNm-ə qədər fırlanma momenti diapazonu təmin edə bilər. Fırçalanmış DC mühərriklərimiz sürətli və asan modifikasiya üçün nəzərdə tutulmuşdur, buna görə də hazır həll yolundan gözlədiyiniz qiymət və çatdırılma ilə tam olaraq ehtiyac duyduğunuzu əldə edə bilərsiniz. Standart fırça mühərrikinin xüsusiyyətlərini performans spesifikasiyaları, montaj konfiqurasiyası, istilik və ətraf mühit şəraiti tələbləri və digər əməliyyat ehtiyacları da daxil olmaqla, xüsusi tətbiq tələblərini ödəmək üçün fərdiləşdirə bilərik.
Leader-in kiçik fırçalı DC mühərrikləri portativ və kiçik cihazlarınız üçün idealdır. Özəksiz mühərrik texnologiyasındakı davamlı yeniliyimiz bizə aşağıdakıları təklif etməyə imkan verir:
Çərçivə ölçüləri 8 ilə 35 mm arasında
Sürətlər 5000-dən 14000 dövr/dəq-ə qədər
Davamlı mühərrik fırlanma anı – 0,36 ilə 160 mNm arasında
Özəksiz rotor dizaynı
Aşağı rotor ətaləti
REE rulonu
Yüksək güc-çəki nisbəti
Bəzi fırçalı DC mühərrik modellərində Neodimium maqniti mövcuddur
Qol və top rulman versiyaları
Daha kompakt, dəqiq və enerjiyə qənaət edən bir həll yaratmağa imkan verən yüksək hərəkət səmərəliliyi
Fırçalı DC Motorunuzu Necə Seçmək Olar?
Seçim meyarları
Motor diametri
Fırçalı DC mühərrikinin müəyyən bir tətbiq üçün ölçüsünün müəyyən edilməsi, mühərrikin diametrinin mövcud sahəyə uyğunlaşdırılması ilə başlayır. Ümumiyyətlə, daha böyük çərçivə ölçülü mühərriklər daha çox fırlanma anı verir. Motorun diametri 8 mm-dən 35 mm-ə qədər dəyişir.
Uzunluq
Tətbiq paketinin tələblərinə ən yaxşı uyğunlaşmaq üçün 16,6 mm-dən 67,2 mm-ə qədər müxtəlif uzunluqlar mövcuddur.
Kommutasiya növü
Qiymətli metal fırçaları aşağı cərəyan sıxlığı tətbiqlərinə yaxşı uyğunlaşmış, aşağı sürtünmə və yüksək səmərəlilik təmin edir, yüksək davamlı və ya pik cərəyan tətbiqləri isə qrafit-mis fırçalar tələb edir.
Rulman növü
Sadə qollu rulman konstruksiyasından tutmuş yüksək oxlu və ya radial yük tətbiqləri üçün əvvəlcədən yüklənmiş kürəvi rulman sistemlərinə qədər bir neçə rulman kombinasiyası hazırlanmışdır.
Maqnit və kommutasiya növü
Mühərrik seçiminizi tətbiqinizin gücünə və cari ehtiyaclarına uyğunlaşdırın: NdFeB maqnitləri, daha yüksək qiymətə Alnico-dan daha yüksək çıxış momenti təmin edir. Kommutasiya sistemi (kommutatorların növü və ölçüsü) də bu kodlaşdırmada əks olunur.
Sarğı
Tətbiq tələblərinə ən yaxşı uyğunlaşmaq üçün müxtəlif dolama variantları təklif olunur - gərginlik, müqavimət və fırlanma anı sabiti seçim üçün əsas parametrlərdir.
İcra kodu
Standart və özelleştirmeleri təyin etmək üçün istifadə olunur.
Seçim meyarları
Motor diametri
Fırçalı DC mühərrikinin müəyyən bir tətbiq üçün ölçüsünün müəyyən edilməsi, mühərrikin diametrinin mövcud sahəyə uyğunlaşdırılması ilə başlayır. Ümumiyyətlə, daha böyük çərçivə ölçülü mühərriklər daha çox fırlanma anı verir. Motorun diametri 8 mm-dən 35 mm-ə qədər dəyişir.
Uzunluq
Tətbiq paketinin tələblərinə ən yaxşı uyğunlaşmaq üçün 16,6 mm-dən 67,2 mm-ə qədər müxtəlif uzunluqlar mövcuddur.
Kommutasiya növü
Qiymətli metal fırçaları aşağı cərəyan sıxlığı tətbiqlərinə yaxşı uyğunlaşmış, aşağı sürtünmə və yüksək səmərəlilik təmin edir, yüksək davamlı və ya pik cərəyan tətbiqləri isə qrafit-mis fırçalar tələb edir.
Rulman növü
Sadə qollu rulman konstruksiyasından tutmuş yüksək oxlu və ya radial yük tətbiqləri üçün əvvəlcədən yüklənmiş kürəvi rulman sistemlərinə qədər bir neçə rulman kombinasiyası hazırlanmışdır.
Maqnit və kommutasiya növü
Mühərrik seçiminizi tətbiqinizin gücünə və cari ehtiyaclarına uyğunlaşdırın: NdFeB maqnitləri, daha yüksək qiymətə Alnico-dan daha yüksək çıxış momenti təmin edir. Kommutasiya sistemi (kommutatorların növü və ölçüsü) də bu kodlaşdırmada əks olunur.
Sarğı
Tətbiq tələblərinə ən yaxşı uyğunlaşmaq üçün müxtəlif dolama variantları təklif olunur - gərginlik, müqavimət və fırlanma anı sabiti seçim üçün əsas parametrlərdir.
İcra kodu
Standart və özelleştirmeleri təyin etmək üçün istifadə olunur.
Fırçalı DC Motorunun İşləməsi
FIRÇA DC MOTORUNUN ƏSASLARI
Leader-in fırça DC texnologiyası, qiymətli metal və ya karbon mis kommutasiya sistemi və nadir torpaq və ya Alnico maqniti ilə birləşdirilmiş dəmirsiz rotora (özünüdəstəkləyən rulon) əsaslanan dizayndan irəli gəlir. Yüksək performanslı sürücü və servo sistemlər üçün fərqli üstünlüklər təklif edir: aşağı sürtünmə, aşağı başlanğıc gərginliyi, dəmir itkisinin olmaması, yüksək səmərəlilik, yaxşı istilik yayılması, xətti fırlanma anı sürəti funksiyası. Bütün bu amillər istifadəni asanlaşdırır və servo dövrəsini sadələşdirir. Aşağı rotor ətalətinin müstəsna sürətlənməyə imkan verdiyi artan hərəkət sistemləri və səmərəliliyin əsas problem olduğu bütün batareya ilə işləyən avadanlıqlar üçün fırça DC mühərrikləri optimal həllər təklif edir.
Bütün DC mühərrikləri üç əsas alt hissədən ibarətdir:
stator
fırça tutucusunun uc qapağı
rotor
1. Stator – Stator mərkəzi və silindrik iki qütblü daimi maqnitdən, yastıqları dəstəkləyən nüvədən və maqnit dövrəsini bağlayan polad borudan ibarətdir. Yüksək keyfiyyətli nadir torpaq maqnitləri kiçik bir qabıqda üstün performans təmin edir. Tətbiq yüklərinizdən və tələblərinizdən asılı olaraq sinterlənmiş yastıqlar və kürəvi yastıqlar mövcuddur.
2. Fırça tutucusunun qapağı – Fırça tutucusunun qapağı plastik materialdan hazırlanmışdır. Mühərrikin istifadəsindən asılı olaraq, fırça iki fərqli növdə ola bilər; karbon və ya çoxməftilli. Karbon növləri mis qrafit və ya gümüş qrafitdən istifadə edir və yüksək davamlı və pik fırlanma momentinin tələb olunduğu artan hərəkət tətbiqlərinə mükəmməl uyğun gəlir. Çoxməftilli növ qiymətli metaldan istifadə edir və aşağı başlanğıc gərginliyini və təkmilləşdirilmiş səmərəliliyi təmin edəcək, portativ batareya ilə işləyən tətbiqlər üçün mükəmməl uyğunluq təşkil edir. Portescap mühəndisi EMC tələblərinə cavab vermək üçün elektromaqnit səs-küyünü azaldan qapaqlar dizayn edə bilər.
3. Rotor – Rotor Portescap-ın DC mühərrikinin ürəyidir. Bobin birbaşa və davamlı olaraq silindrik dayağa sarılır və bu da sonradan çıxarılır və həddindən artıq hava boşluqlarını və fırlanma momentinin yaranmasına heç bir töhfə verməyən qeyri-aktiv bobin başlıqlarını aradan qaldırır. Özünü dəstəkləyən bobin dəmir konstruksiya tələb etmir və buna görə də aşağı ətalət momenti və dişli çarx təklif etmir (rotor istənilən vəziyyətdə dayanacaq). Digər ənənəvi DC bobin texnologiyalarından fərqli olaraq, dəmirin olmaması səbəbindən histerezis, burulğan cərəyan itkisi və ya maqnit doyması yoxdur. Mühərrik mükəmməl xətti sürət-fırlanma momenti davranışına malikdir və işləmə sürəti yalnız təchizatı gərginliyindən və yük fırlanma momentindən asılıdır. Portescap, öz patentləşdirilmiş nou-hau vasitəsilə müxtəlif çərçivə ölçüləri üçün çoxsaylı avtomatlaşdırılmış sarğı maşınları hazırlamışdır və güc çıxışını artırmaq üçün sarğı metodunda yeniliklər etməyə davam edir.
Fırçalar/kollektorlar kombinasiyası 12000 dövr/dəq-yə qədər uzun müddət işləmə müddətinə tab gətirmək və yüksək etibarlılıq təmin etmək üçün optimallaşdırılmışdır. Portescap DC məhsulları fasiləsiz işləmə zamanı 0,6 mNm-dən 150 mNm-ə qədər və fasiləli işləmə zamanı 2,5 mNm-dən 600 mNm-ə qədər fırlanma momenti diapazonu təmin edə bilər.

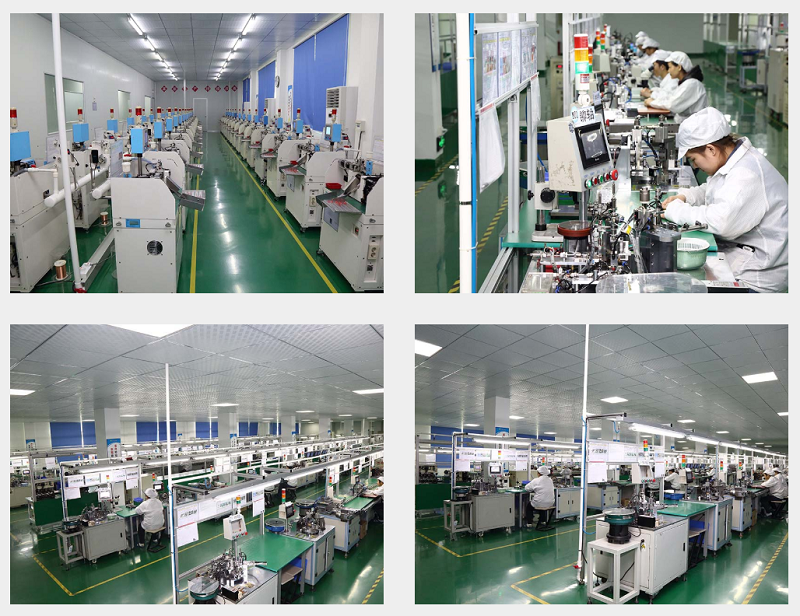

2007-ci ildə qurulan Leader Microelectronics (Huizhou) Co., Ltd., Ar-Ge, istehsal və satış sahələrini birləşdirən beynəlxalq bir müəssisədir. Biz əsasən düz mühərrik, xətti mühərrik, fırçasız mühərrik, nüvəsiz mühərrik, SMD mühərrik, hava modelləşdirmə mühərriki, yavaşlama mühərriki və s., eləcə də çoxsahəli tətbiqdə mikro mühərrik istehsal edirik.
İstehsal miqdarları, fərdiləşdirmələr və inteqrasiya üçün qiymət təklifi almaq üçün bizimlə əlaqə saxlayın.
